3D skenovanie, digitalizácia, reverzné inžinierstvo a metrológia
Vďaka výkonným technológiám a overenej metodike pre 3D meranie a 3D digitalizáciu je možné preniesť komplexné tvarové objekty z reálneho sveta do digitálnej podoby. Virtuálne 3D modely sa vyznačujú vysokou presnosťou, čo je predpokladom ich efektívneho využitia v CAD systémoch.
Oblasti použitia:
- Kontaktné meranie: vyhodnotenie rozmerov a tolerancií tvarov a polohy.
- Bezkontaktné skenovanie: porovnanie povrchu objektov z reálneho sveta s 3D modelom, výkresom.
- Reverzné inžinierstvo: vytvorenie 3D modelu z existujúceho dielu bez dokumentácie.

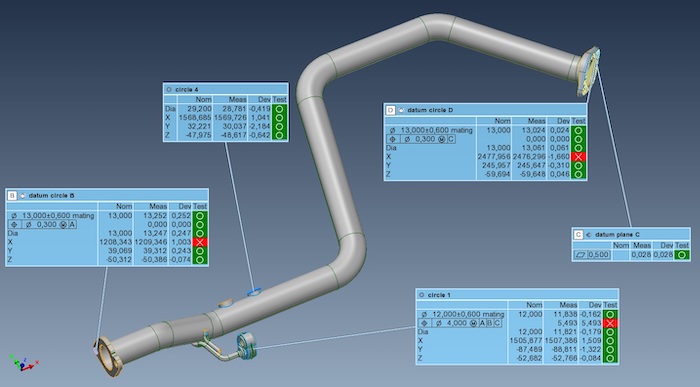

Kontaktné meranie:
Kontrola rozmerov podľa výrobnej dokumentácie, či meranie polohy a tvaru, možnosť merať odchýlky voči 3D modelu v reálnom čase. Kontaktné meranie je ideálne pre kusovú, málo sériovú výrobu, nábehy produkcie, či ako kontrola výrobkov priamo pri linke počas výrobného procesu.
Výhody:
- možnosť merať priamo vo výrobe,
- rýchle vytváranie meracích programov a reportov,
- nižšie náklady.

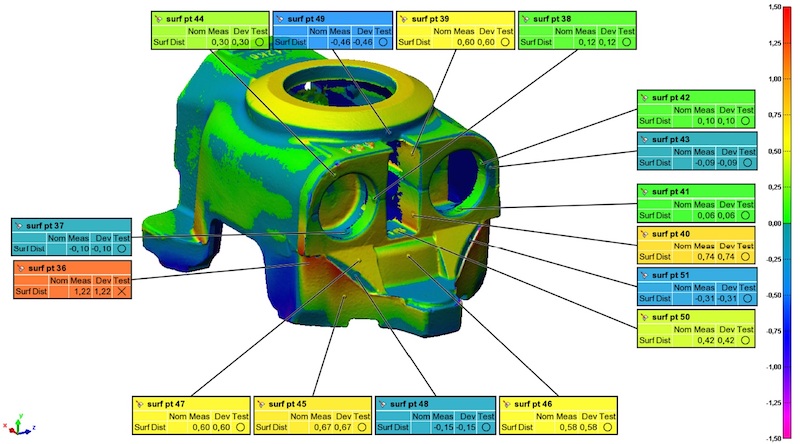

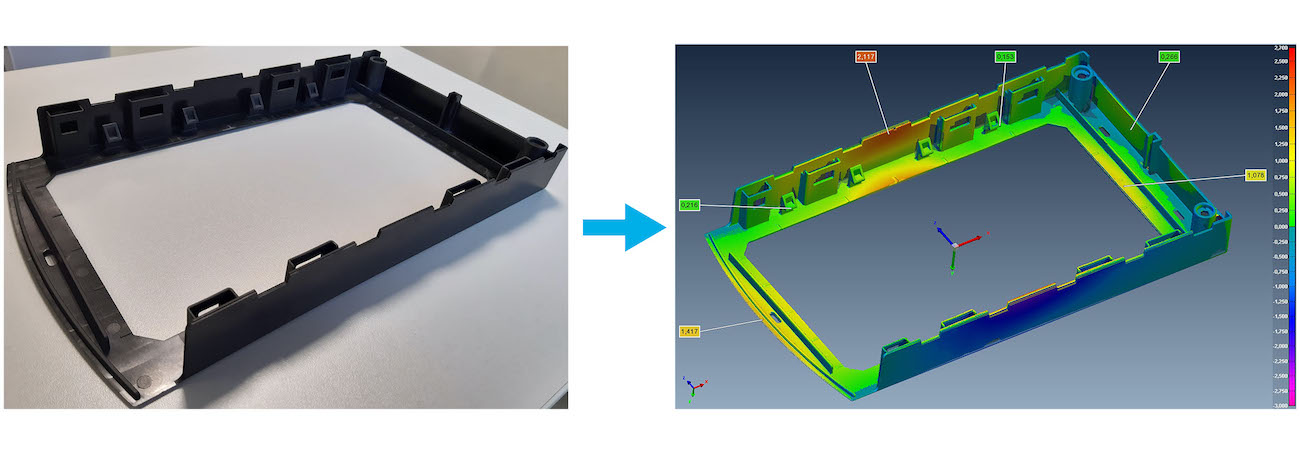

Bezkontaktné skenovanie:
Bezkontaktné skenovanie umožňuje odobrať veľké množstvo meracích bodov z povrchu. Je používané na odhalenie odchýlok, ktoré unikajú pri meraní kontaktnou metódou. Umožňuje zachytiť takmer všetky deformácie dielu a previesť ich do farebnej mapy. Obzvlášť prínosné je skenovanie viacerých dielov umiestnených v zostave, kde je možné pozorovať ich vzájomný vplyv.
Bezkontaktné skenovanie je ideálne na skenovanie foriem, plastových dielov, či obrábaných tvarových plôch.
Výhody:
- možnosť skenovať bez fyzického kontaktu s meraním dielom (tenké trubky),
- spolu s kontaktným meraním je zabezpečená vyššia presnosť merania,
- meranie realizované priamo u zákazníka vo výrobe,
- možnosť skenovať diely, ktoré sú náročné na prepravu.

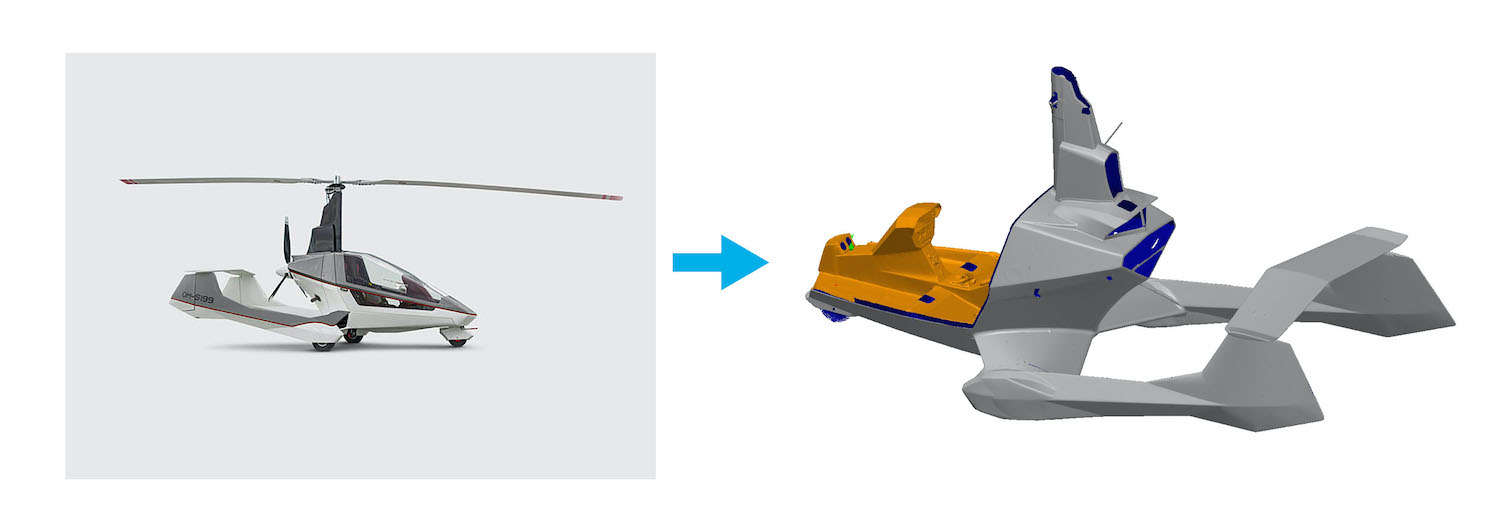

Reverzné inžinierstvo:
Proces reverzného inžinierstva slúži k získaniu konštrukčných 3D dát z existujúceho objektu, ku ktorému chýba dokumentácia alebo 3D model. Reverzné inžinierstvo dokáže preniesť a popísať aj tvary, ktoré vznikli pri ručnom opracovaní. Je uplatňované pri digitalizácií prototypov a ich prevode na sériové modely.
Využitie v daných oblastiach:
- diely bez dokumentácie,
- špeciálna výroba prototypov,
- poškodené diely,
- zachytenie zmien v priebehu doby životného cyklu výrobku.
Možnosti kontaktného merania:

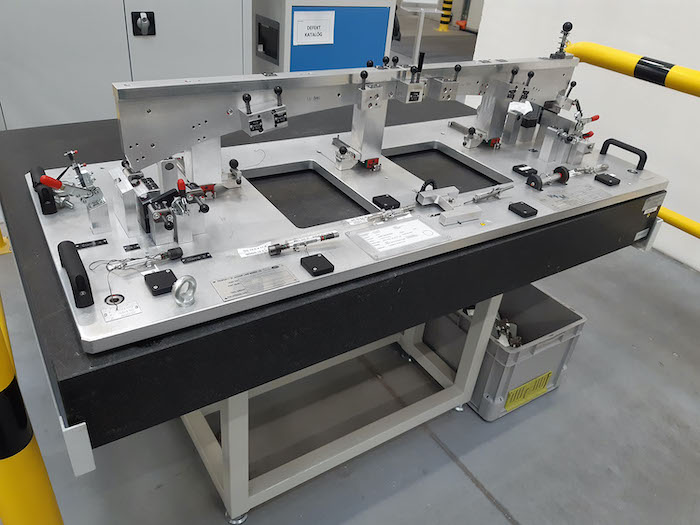

- Kalibrácia meracích prípravkov
- Kontrola a nastavenie robotických griperov
- Zoradenie postupových nástrojov
- Kontrola kvality v sériovej produkcii
- Kontrola zvarencov
Možnosti bezkontaktného skenovania:
- Kontrola výrobkov, meracích prípravkov
- Kontrola vstrekovacích foriem
- Analýza zmrštenia plastových dielov
- Detailná kontrola kvality povrchu a pohľadových plôch, skenovanie povrchových textúr a grafiky
- Skenovanie dizajnových prvkov, abstraktných tvarov, krehkých produktov
